Резистор для світлодіода /Онлайн калькулятор/
Коротка теорія

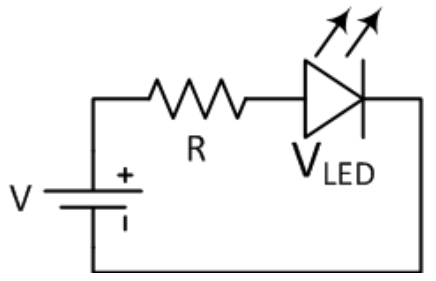

Світлодіод, пристрій який випромінює світло, коли через нього проходить електричний струм. Найпростішою схемою живлення світлодіода є джерело напруги з резистором і світлодіодом, з’єднаними послідовно. Такий резистор часто називають баластним. Баластний резистор використовується для обмеження струму через світлодіод і для запобігання надмірному струму, який може вивести світлодіод з ладу. Якщо напруга джерела дорівнює падінню напруги світлодіода, резистор не потрібен.
Де V — напруга джерела живлення світлодіода, VLED — напруга світлодіода, а I — струм світлодіода. Таким чином ви зможете знайти правильний резистор(R) для належної роботи світлодіода.
Цю просту світлодіодну схему з баластним резистором можна використовувати як індикатор увімкнення DVD-програвача або комп’ютерного монітора. Хоча ця схема широко використовується в побутовій електроніці, вона не дуже ефективна, оскільки надлишок енергії від джерела напруги розсіюється баластним резистором.
Результат:
